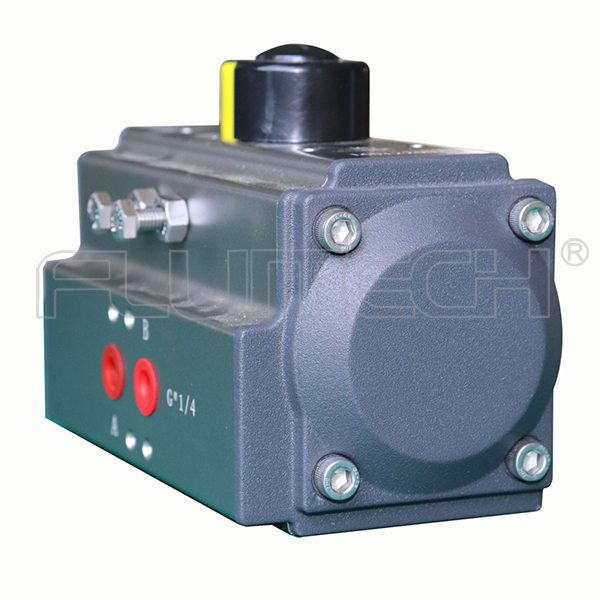

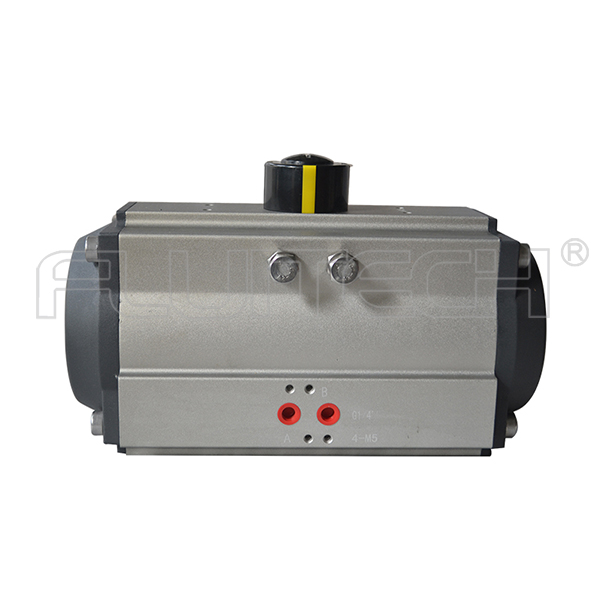

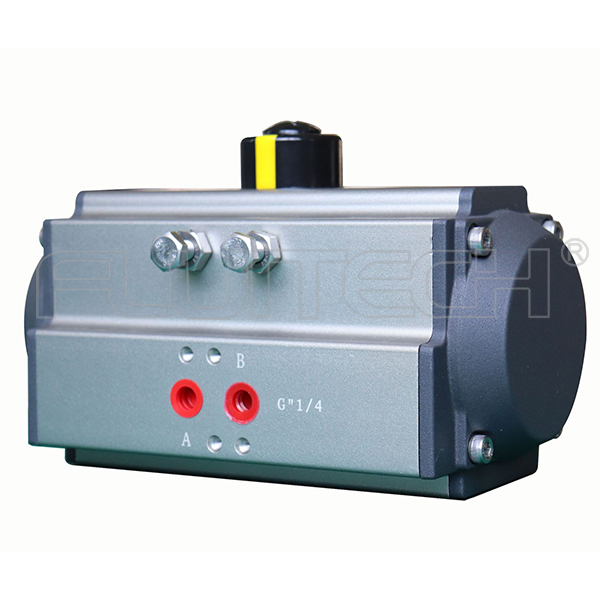

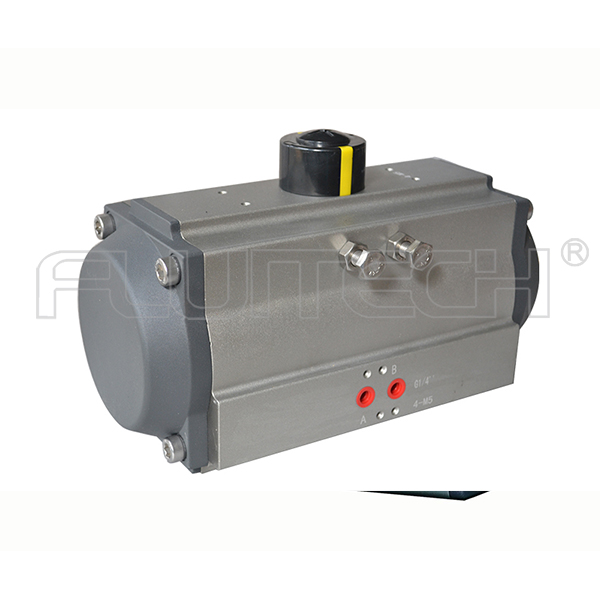

CTA500S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA500S55單作用氣動執行器的技術參數
型號 | CTA500S55 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 鋁合金 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°~90°(±5°可調) | |||||
耗氣量 | 0.94L | 重量 | 7.0Kg | |||||
缸徑 | 105mm | |||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃~+80℃; 高溫-20℃~+150℃; 低溫-40℃~+80℃; | |||||
資質認證 | SIL3,ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 (N.m) | 4Bar | 5Bar | 6Bar | |||||
0° | 90° | 0° | 90° | 0° | 90° | |||
50 | 78 | 63 | 98 | 75 | 118 |
氣動執行器簡介
氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。
氣動執行器的基本構成

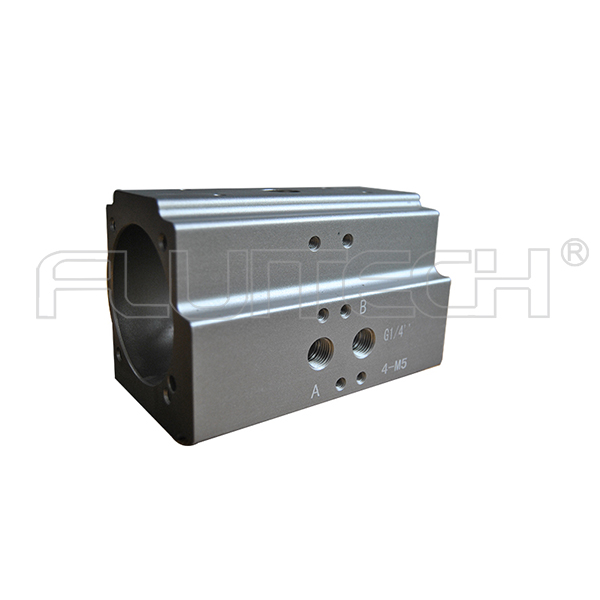

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。
3、帶手動機構的氣動裝置,在氣源中斷時,應能用其手動機構進行氣動球閥的啟閉操作,面向手輪時,手輪或手柄應逆時針旋轉為閥開,順時針旋轉為閥關。
4、活塞桿端部為內、外螺紋時,應有標準扳手適用的扳手口。
5、活塞的密封圈應便于更換與檢修。
6、帶緩沖機構的氣動裝置。
7、帶可調緩沖機構的氣動裝置,應有缸體外部調節其緩沖作用的機構。

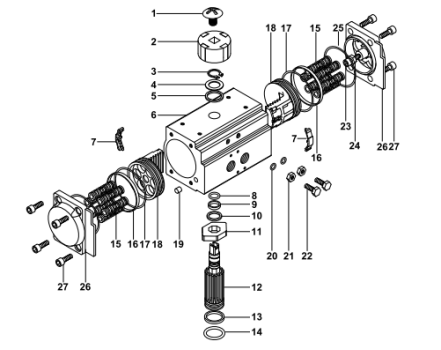

氣動執行器分解圖
序號 | 名稱 | 材料 |
1 | 指示器螺釘 | 塑料(ABS) |
2 | 指示器 | 塑料(ABS) |
3 | 彈性擋圈 | 不銹鋼(304) |
4 | 墊片 | 不銹鋼(304) |
5 | 外墊片 | 工程塑料 |
6 | 缸體 | 鋁合金 |
7 | 活塞導板 | 工程塑料 |
8 | 上軸支承圈 | 丁腈橡膠 |
9 | 內墊片 | 工程塑料 |
10 | 上軸 O 型圈 | 工程塑料 |
11 | 凸輪 | #45 |
12 | 軸 | #45 |
13 | 下軸支承圈 | 工程塑料 |
14 | 下軸O 型圈 | 丁腈橡膠 |
15 | 彈簧 | 彈簧鋼 |
16 | 活塞支承圈 | 工程塑料 |
17 | 活塞O 型圈 | 丁腈橡膠 |
18 | 活塞 | 壓鑄鋁(101A) |
19 | 塞頭 | 丁腈橡膠 |
20 | 調節螺桿O型圈 | 丁腈橡膠 |
21 | 調節螺桿螺母 | 不銹鋼(304) |
22 | 調節螺桿 | 不銹鋼(304) |
23 | 固定螺桿 | 不銹鋼(304) |
24 | 固定螺桿螺母 | 不銹鋼(304) |
25 | 端蓋O型圈 | 丁腈橡膠 |
26 | 端蓋 | 壓鑄鋁(ADC 12) |
27 | 端蓋螺桿 | 不銹鋼(304) |
