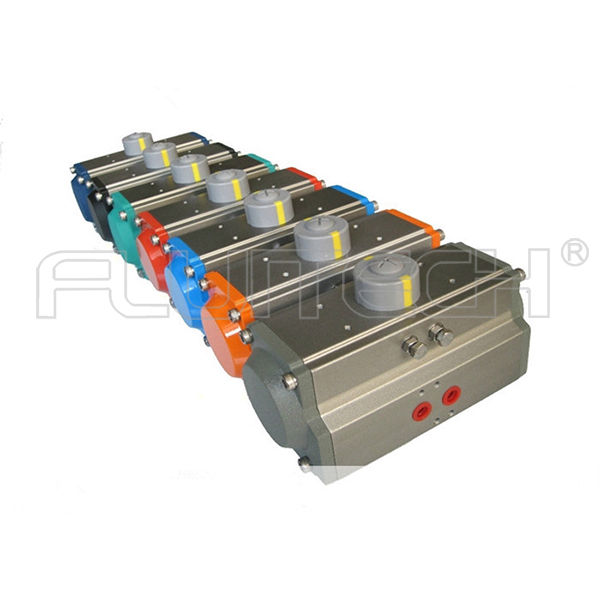

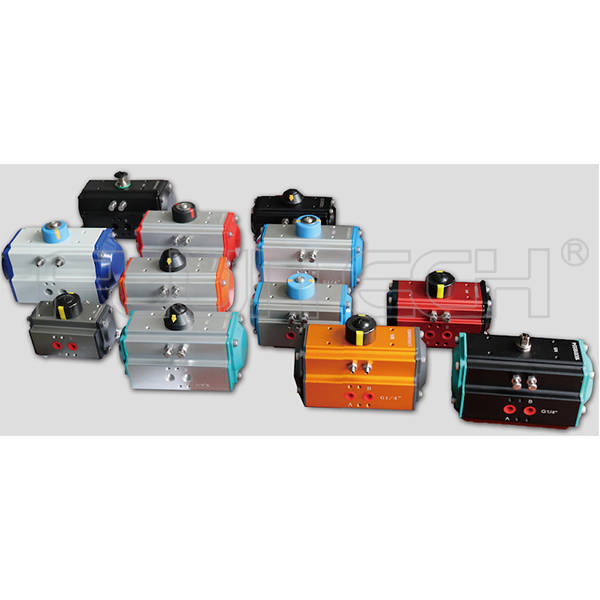

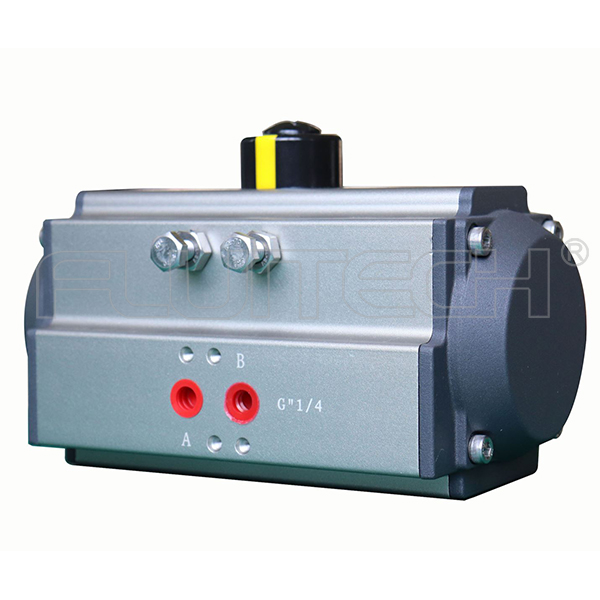

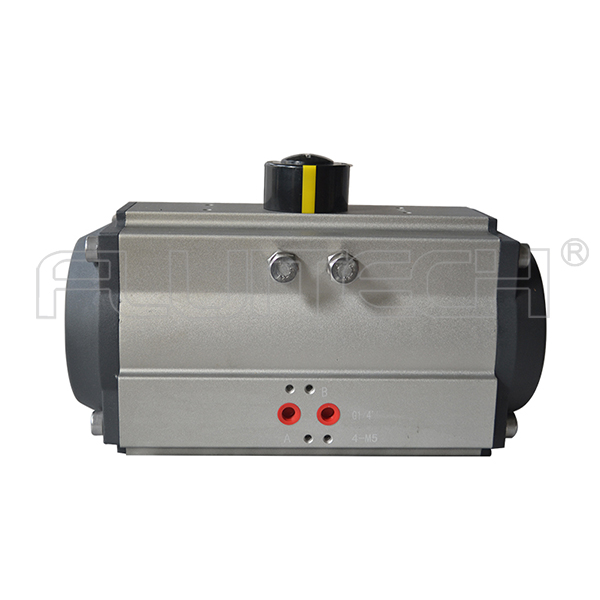

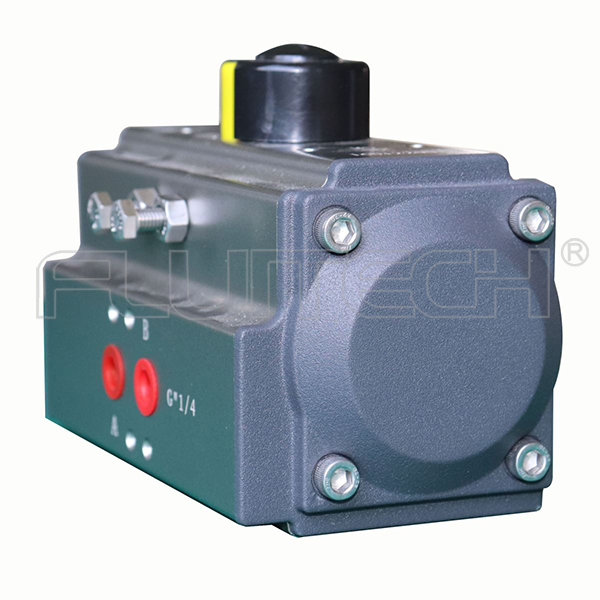

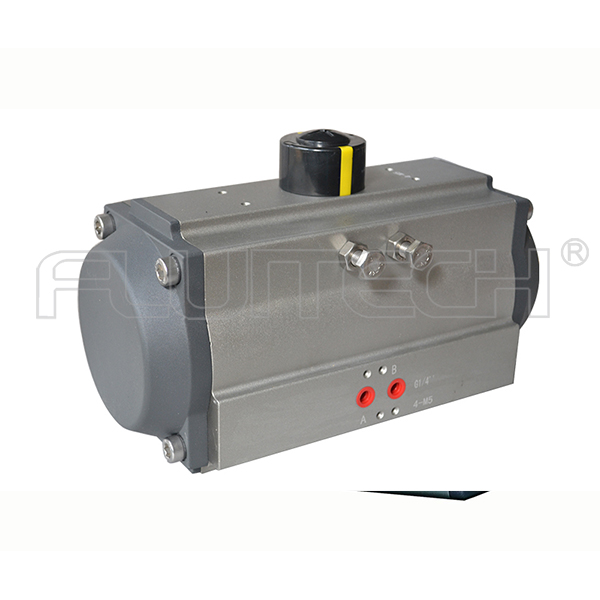

CTA600S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA600S55單作用氣動執行器的技術參數
型號 | CTA600S55 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 鋁合金 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°~90°(±5°可調) | |||||
耗氣量 | 1.47L | 重量 | 10.5Kg | |||||
缸徑 | 125mm | |||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃~+80℃; 高溫-20℃~+150℃; 低溫-40℃~+80℃; | |||||
資質認證 | SIL3,ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 (N.m) | 4Bar | 5Bar | 6Bar | |||||
0° | 90° | 0° | 90° | 0° | 90° | |||
83 | 125 | 104 | 156 | 125 | 188 |
氣動執行器簡介
氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。
氣動執行器的基本構成
1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。
3、帶手動機構的氣動裝置,在氣源中斷時,應能用其手動機構進行氣動球閥的啟閉操作,面向手輪時,手輪或手柄應逆時針旋轉為閥開,順時針旋轉為閥關。
4、活塞桿端部為內、外螺紋時,應有標準扳手適用的扳手口。
5、活塞的密封圈應便于更換與檢修。
6、帶緩沖機構的氣動裝置。
7、帶可調緩沖機構的氣動裝置,應有缸體外部調節其緩沖作用的機構。

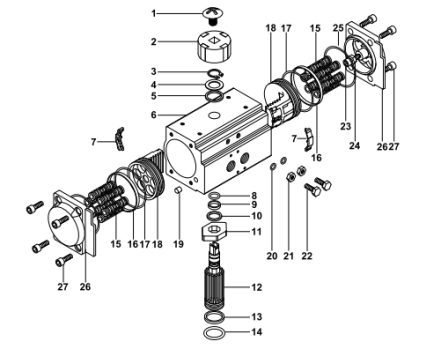

氣動執行器分解圖
氣動執行器的拆卸
1安全的斷開所有電源線和連接至執行器或其附件的供給線
2 拆下所有執行器的附件(電磁閥、限位開關等等)
3將執行器從閥門上拆下來
4除去指示器螺釘(1),將指示器(2)提起以便脫離軸,可以用螺絲刀輕微撬動
5擰開端蓋螺桿
注意:如所使用執行器為單作用執行器,拆分前請確保執行器處于未供氣狀態
6 去除行程調節螺桿(22)、調節螺帽(21)和調節螺桿O型圈(20)
7 去除端蓋(26)
8 逆時針旋轉軸(12),將活塞(18)從缸體(6)取出
注意:不能使用壓縮空氣從缸體中取活塞
9 去除彈性擋圈(3)和墊片(4、5)
10 從軸頂部向下施力,以便從缸體中取出軸(12)和凸輪(11)以及上軸O型圈(10)
11 充分的清洗執行器各部件
氣動執行器的檢查和維護
12 檢查執行器零部件是否有磨損或損壞,必要時更換零部件
13 替換
軸: 彈性擋圈(3)上軸支承圈(8)下軸O型圈(14)外墊片(5)內墊片(9)
下軸支承圈(13)
端蓋:端蓋O型圈(25)
活塞: 活塞O型圈(17) 活塞導板(7) 活塞支承圈(16)
定期維護時所有緊配彈簧都應更換
推薦每5000次循環動作之后都做相應的維護保養工作
推薦替換零部件:
軸墊片(5) 端蓋O型圈(25)
彈性擋圈(3) 活塞O 型圈(17)
上軸支承圈(8) 活塞支承圈(16)
下軸O 型圈(14) 活塞導板(7)
內墊片(9) 彈簧(15)
下軸支承圈(13) 調節螺桿O型圈(20)
