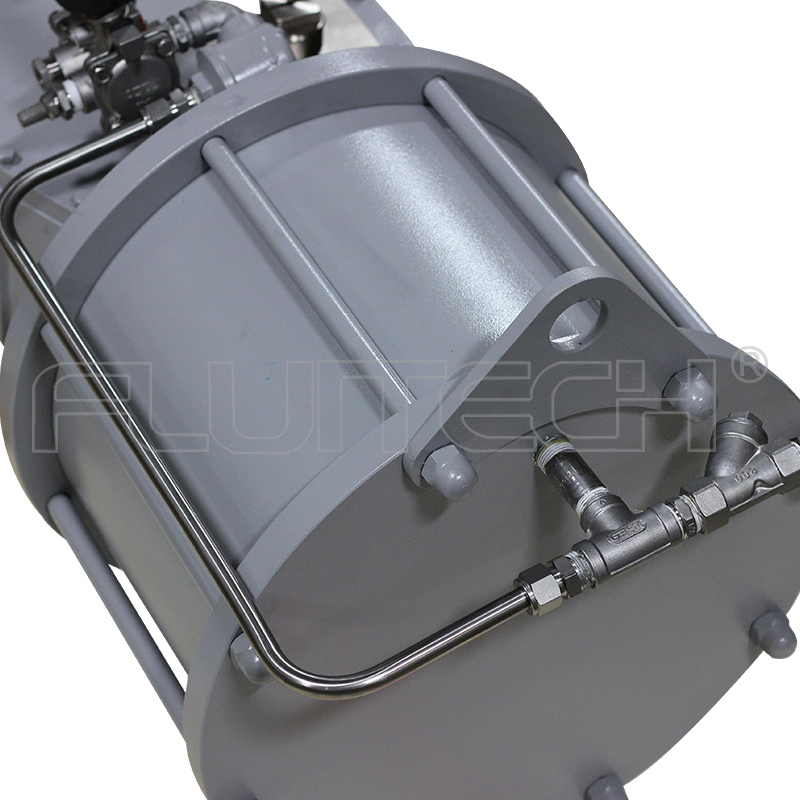

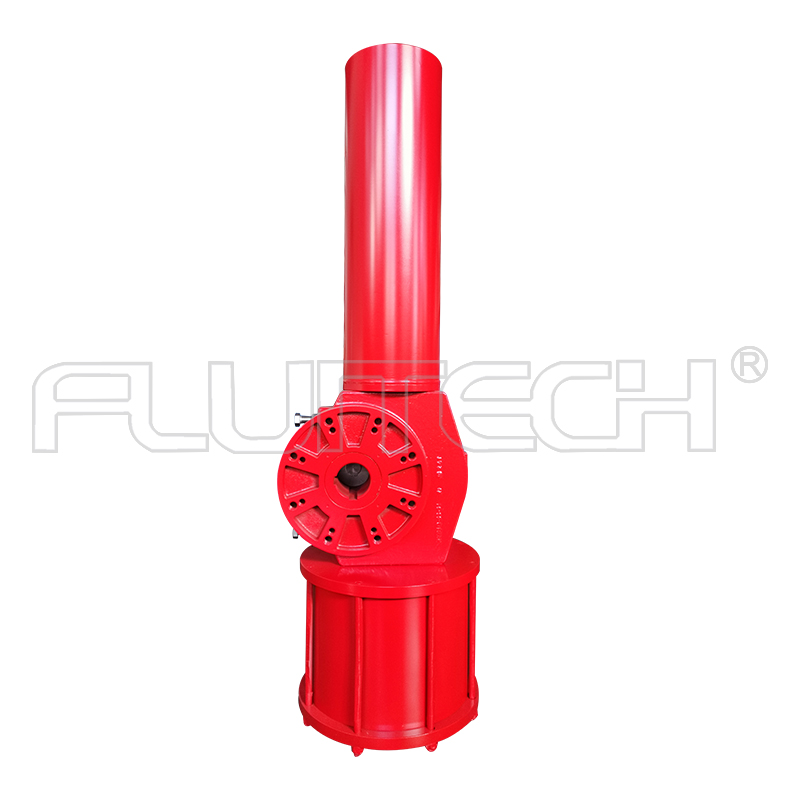

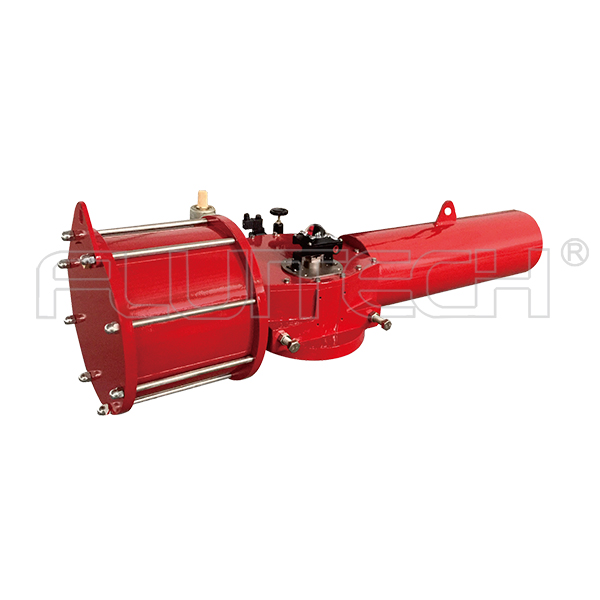

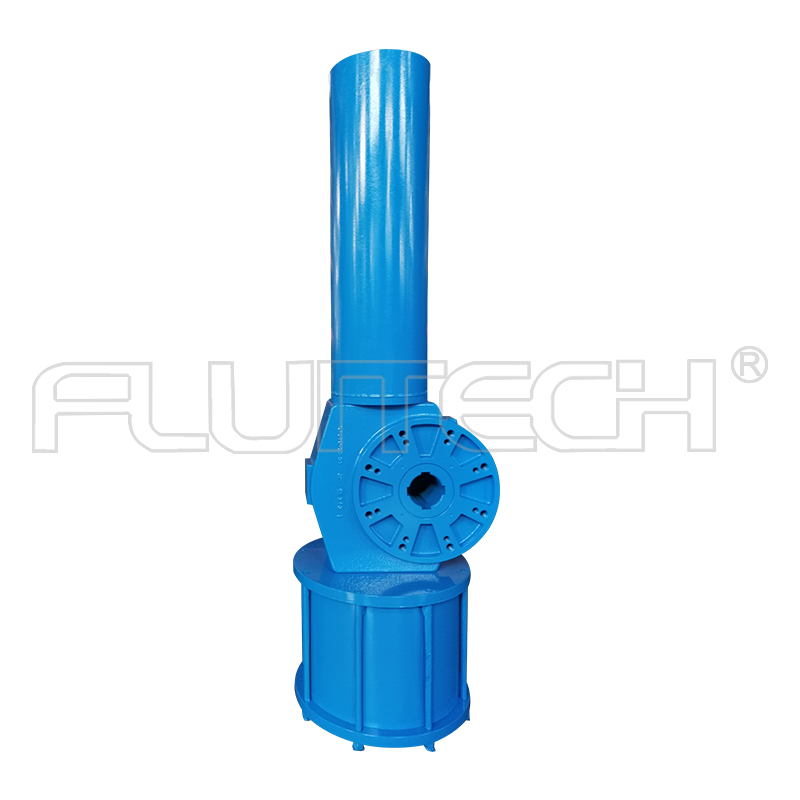

DRG01-S02-35 SIL3認證撥叉式大扭矩閥門氣動執行器
撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S02-35撥叉式氣動執行器的技術參數
型號 | DRG01-S02-35 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 鋁合金，碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 8.5L | 重量 | 225Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
1859 | 1458 | 3098 | 2302 | 1805 | 3836 | |||
撥叉氣動執行器的結構和功能

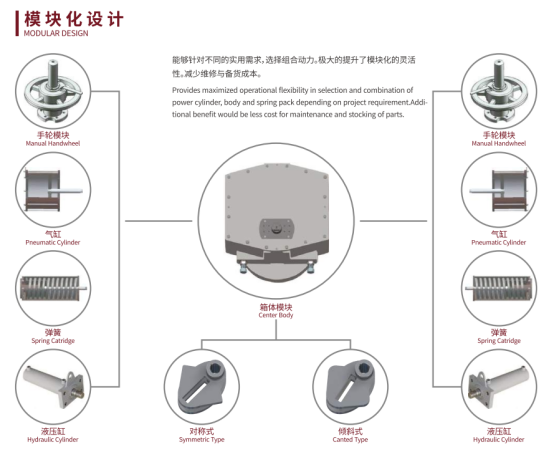

DRG 大扭矩氣動執行器（以下簡稱“氣動執行機構”） 主要由箱體模塊、 氣缸模塊和彈簧模塊組成（如下圖所示）。 根據需要,它可配置手操模塊， 便于斷源或斷信號時的緊急操作； 也可配置電磁閥、 閥門定位器、 氣動加速器、 快速排氣閥和閥位傳送器等附件， 用于各種相應的控制和閥位傳送。
目前市場上出現的新型的大扭矩撥叉式氣動執行機構大部分都是模塊化的設計，這種模塊化的設計最明顯的優勢就是方便拆卸，便于維護。跟市場上目前來說使用比較多的齒輪齒條的氣動執行器相比，在大扭矩執行器方面具有明顯的價格優勢和性能優勢。
