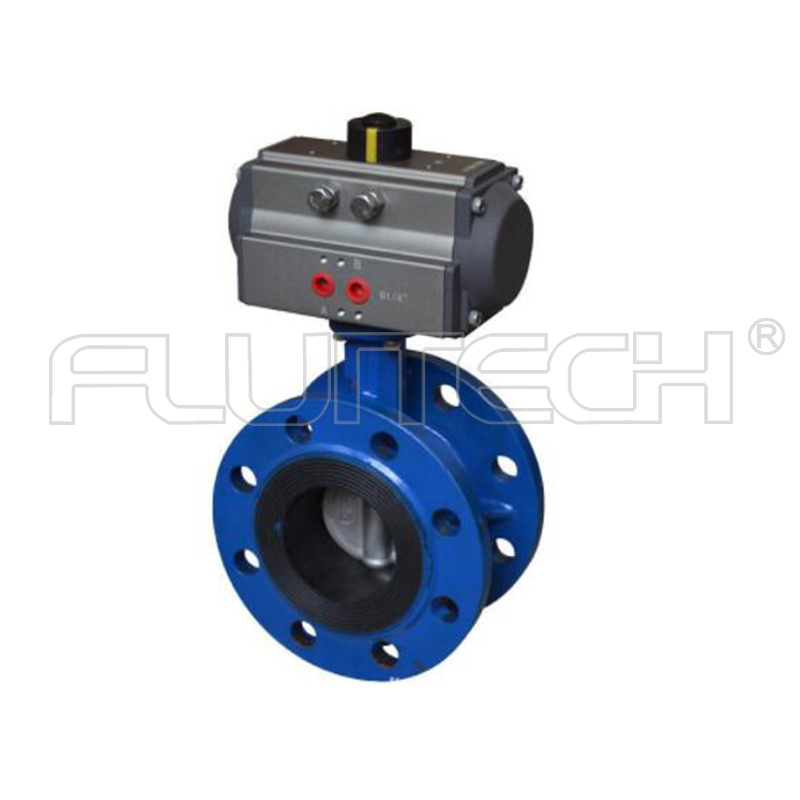

氣動法蘭蝶閥 產品概述
本公司的D641X、D643H氣動法蘭蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
氣動法蘭蝶閥 產品特點
（1）體積小、重量輕、操作輕巧、便于安裝、維修。
（2）密封性能優良可靠、零泄漏,使用壽命長。
（3）流量特性趨于直線,調節性能最優。
（4）結構簡單,開關迅速,90°旋轉啟閉。
（5）可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
氣動法蘭蝶閥 技術參數
公稱通徑DN(mm) | 50～1200 |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JB/T79、GB/T9113、HG20594-97 |
連接形式 | 法蘭式 |
閥板形式 | 垂直板式 |
流量特性 | 近似快開型 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4 |
基本誤差 | 帶定位器：小于全行程的±2% |
回差 | 帶定位器：小于全行程的±2% |
可調范圍 | 50:1 |
配置執行機構 | GT、AT、DRG系列單雙作用氣動執行器 |
控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) |
氣動法蘭蝶閥 執行器參數
執行器型號 | GT、AT、DRG系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.8MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20～+80℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±5°的可調范圍。確保與閥門的同步精度。
氣動法蘭蝶閥 零件材料
零件名稱 | 材料名稱 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
氣動法蘭蝶閥 性能規范
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
氣動法蘭蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會(huì )盡心盡力為您提供優質的服務！
