氣動硬密封對夾蝶閥
氣動硬密封對夾蝶閥 產品概述

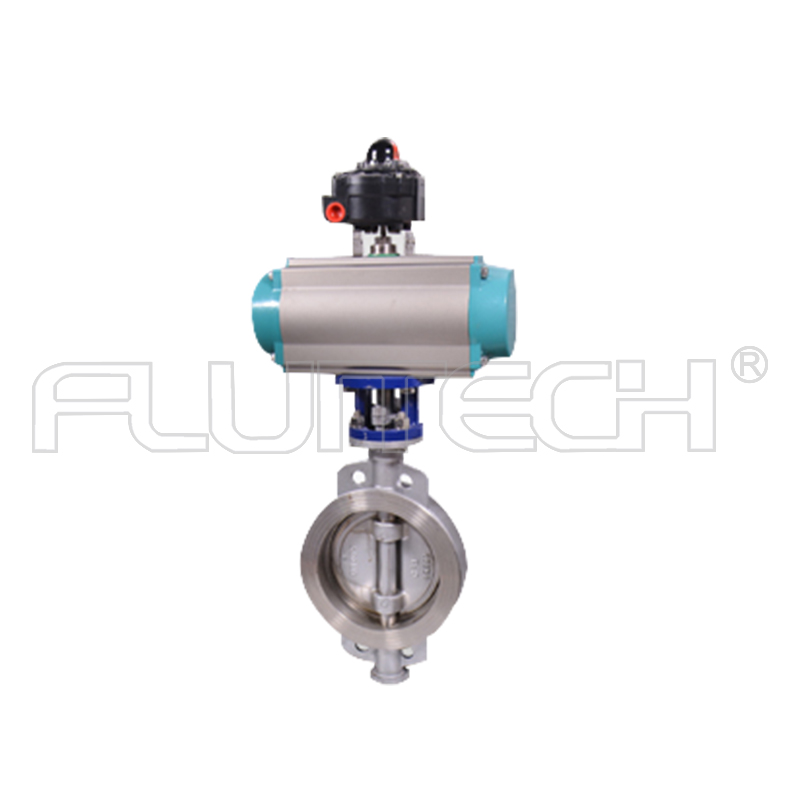

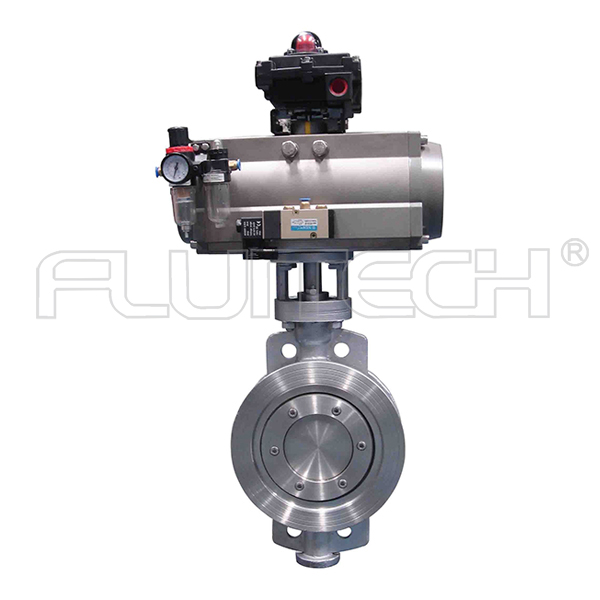

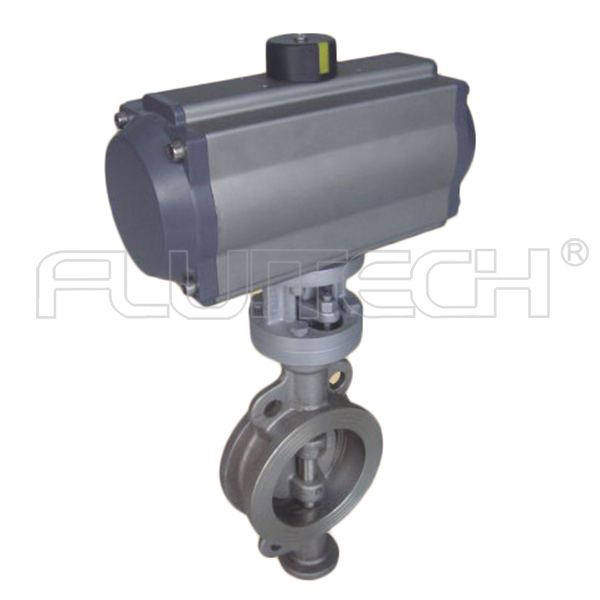

氣動硬密封對夾蝶閥結構是由引進型氣動活塞式執行器與三編心硬密封蝶閥組成,俗稱為氣動三偏心金屬密封蝶閥。閥座采用硬密封兼容的多層次結構,加工精湛,工藝先進。氣動硬密封蝶閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.8MPa氣源即可控制運轉,可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.8MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成,結構簡單、體積小、重量輕,所以氣動硬密封蝶閥、氣動三偏心金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
氣動硬密封對夾蝶閥 產品特點
(1)氣動硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
(2)密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
(3)蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
(4)大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
(5)氣動硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
(6)氣動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
氣動對夾硬密封蝶閥D673H-16型號代表:
閥門類型代號:“D”表示蝶閥
傳動形式代號:“6”表示氣動
連接形式代號:“7”表示對夾式連接
結構形式代號:“3”表示多層次三偏心
密封面材料代號:“H”表示堆焊合金金屬硬密封
閥門公稱壓力:“16”表示其數值是以“MPa”為單位的公稱壓力值的10倍
氣動對夾硬密封蝶閥具體型號有:
D673H-2.5,D673H-6,D673H-10,D673H-16,D673H-25,D673H-40;閥體材質:鑄鐵/球墨鑄鐵廣泛用于:化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用
氣動硬密封對夾蝶閥 技術參數
公稱通徑DN(mm) | DN50~1000mm |
公稱壓力(MPa) | PN1.0、1.6、2.5MPa |
閥體形式 | 直通鑄造閥體 |
連接形式 | 對夾式 |
閥芯形式 | 蝶板式 |
密封填料 | 柔性石墨、聚四氟乙烯 |
流量特性 | 近似等百分比、直線性 |
動作范圍 | 0~90° |
泄露量Q | 符合ANSI B16.104 IV級標準 |
適用溫度 | 硬密封≤450℃ |
基本誤差 | 帶定位器:小于全行程的±2% |
回差 | 帶定位器:小于全行程的2% |
可調范圍 | 50:1 |
配置執行機構 | GT、AT、DRG系列單雙作用氣動執行器 |
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
氣動硬密封對夾蝶閥工作原理
氣動硬密封對夾蝶閥是以圓形蝶板(密閉件)隨閥軸的轉動來實現管道的開啟或關閉的閥門,主要做截斷閥使用,亦可設計成具有切斷和節流調節的功能。硬密封蝶閥在低壓大中口徑管道上的使用越來越多。硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則呈全開狀態。
氣動硬密封對夾蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。硬密封蝶閥的結構原理尤其適合制作大口徑閥門。硬密封蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
