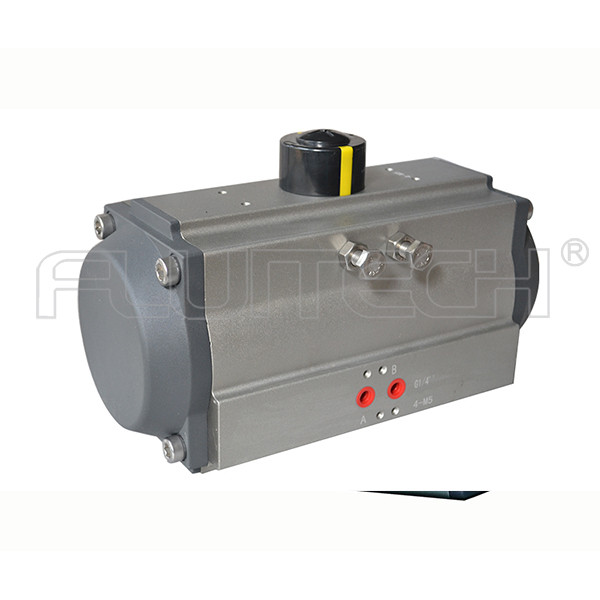

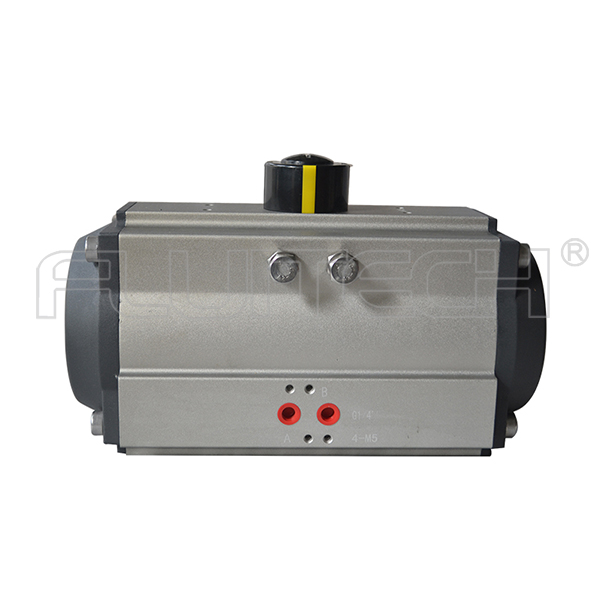

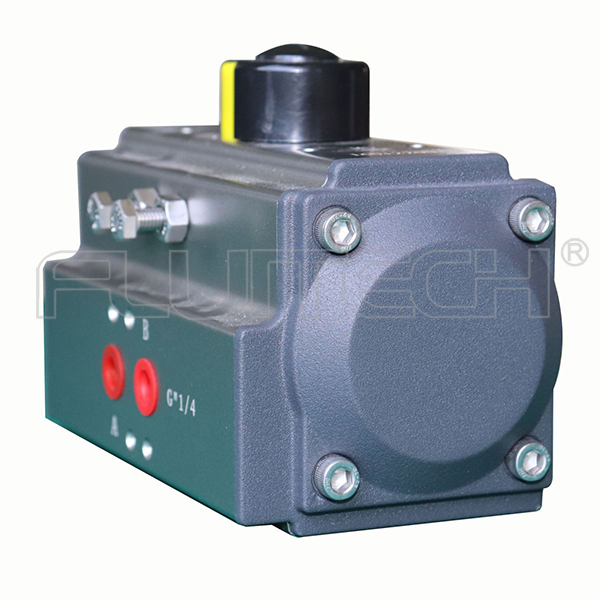

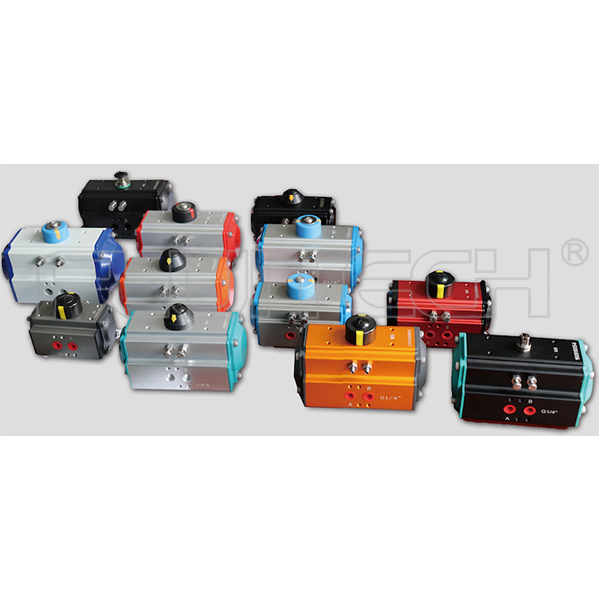

CTA300D 雙作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA300D雙作用氣動執行器的技術參數
型號 | CTA300D | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 鋁合金 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°~90°(±5°可調) | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 2Kg | |||||
0.20L | 0.23L | 缸徑 | 63mm | ||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃~+80℃; 高溫-20℃~+150℃; 低溫-40℃~+80℃; | ||||||
資質認證 | SIL3,ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 (N.m) | 4Bar | 4.5Bar | 5Bar | 5.5Bar | 6Bar | 8Bar | |||
28.4 | 32.0 | 35.5 | 39.1 | 42.6 | 56.8 |
AT型氣動執行器說明
本公司AT型執行器在綜合運用國內外新技術,新材料,新工藝和創(chuàng )新觀念的基礎上進行研制、開發、設計而成。
AT型執行器是一種齒條和齒輪軸結構的回轉型氣缸,分單作用,雙作用兩類,適用于所有類型的1/4回轉型閥門或做1/4回轉運動的場合。
缸體內部的特別加工處理(Ra 0.4-0.6 μm)以及采用了摩擦系數(LAT LUB)非常小的潤滑墊安裝于活塞,免除了金屬之間的摩擦。
該執行器使用壽命長,維護方便
AT系列氣動執行器的設計特點
1. 全面符合最新的國際規范:ISO5211/DIN5211和VD/VDE3845、NAMUR標準。

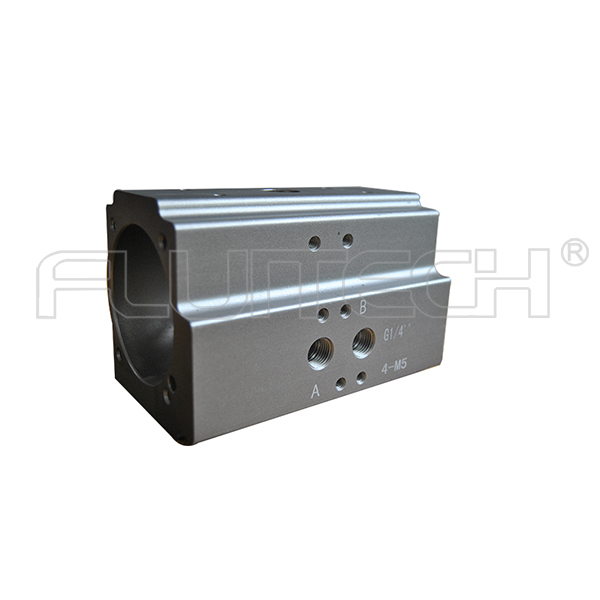

2. 擠壓的高強度鋁制缸體,內表面經細磨及硬質陽極氧化處理,使用壽命長,摩擦系數低,動作迅速。
3. 優美緊湊,現代化的造型,多規格的系列產品使用選型更經濟實惠。
4. 所有的活動表面均采用高質量的軸承,低摩擦,長壽命,無噪音。
5. 外部安裝兩個獨立的行程調節機構,方便進行±5°全開或關位置調節。
6. 外部結構一樣的執行器有雙作用式和單作用式(彈簧復位)供選擇,便于安裝輸出的所有附件。
7. NAMUR標準的多功能位置指示器可視化指示。
8. 預壓負荷彈簧,安裝、拆卸安全、方便。
9. 活塞和端蓋采用壓鑄鋁合金,強度高,重量輕。
10. 改變密封件的材料,可應用于高溫或低溫的場合。
11. 根據需要可提供多種角行程(例如:120°、135°、180°等)和三位式氣動執行器。
12. 不需要連接板,可直接安裝電磁閥。
安全注意
氣動執行器應在規定的氣源壓力范圍內使用。參照技術數據
1. 超過氣源壓力的極限使用將會(huì )損壞執行器。
2. 超過執行器的使用溫度將會(huì )損壞內部零件及彈簧復位出現故障。
3. 不正確的防腐蝕環境操作可能損壞執行器內部和外部的零部件。
4. 不要隨意拆解彈簧組件,避免彈簧彈出傷及操作人員。
5. 在維修時必須切斷氣源,排空執行器內的壓力方可維修。
6. 帶有壓力時不要拆卸端蓋和拆解執行器。
7. 執行器和閥門裝配之前確定閥門開關位置和執行器及位置指示器的指示位置必須正確相同。
8. 在裝配調試操作時,使手及衣物遠離閥門通口,注意操作人員安全。
9. 當執行器在裝配期間不能隨時供氣增壓,否則可能產生零部件的損傷。
10. 和執行器關聯的連接管件、管路配件等,必須是清潔干凈無廢渣。
11. 當在執行器上安裝附件時必需適當空間,便于其他操作。
12. 在安裝閥門之前首先確定執行器和閥門位置.考慮需要向哪一個方向旋轉.兩者必須是一致的。
