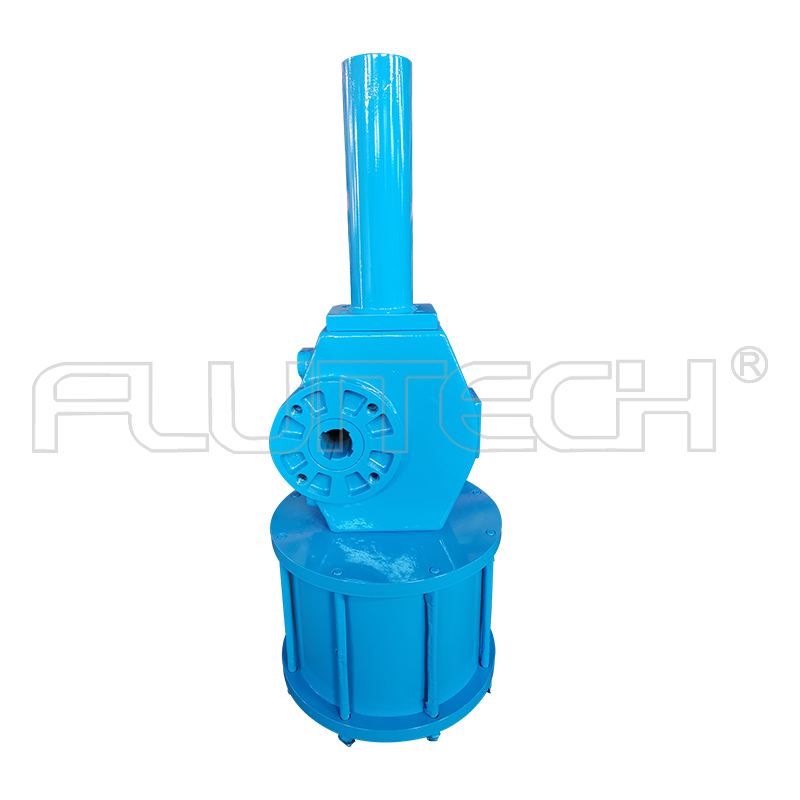

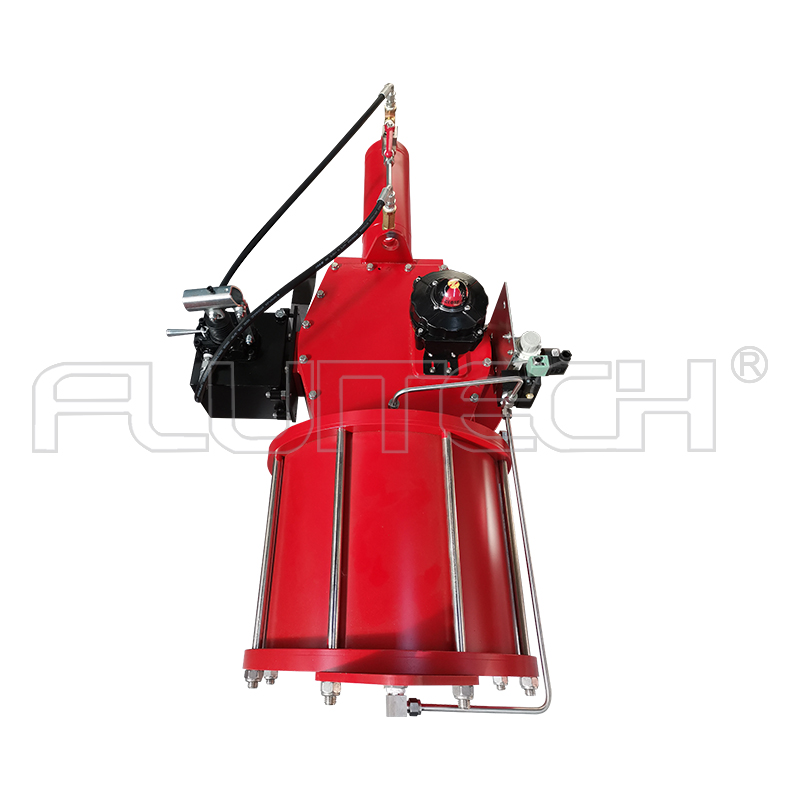

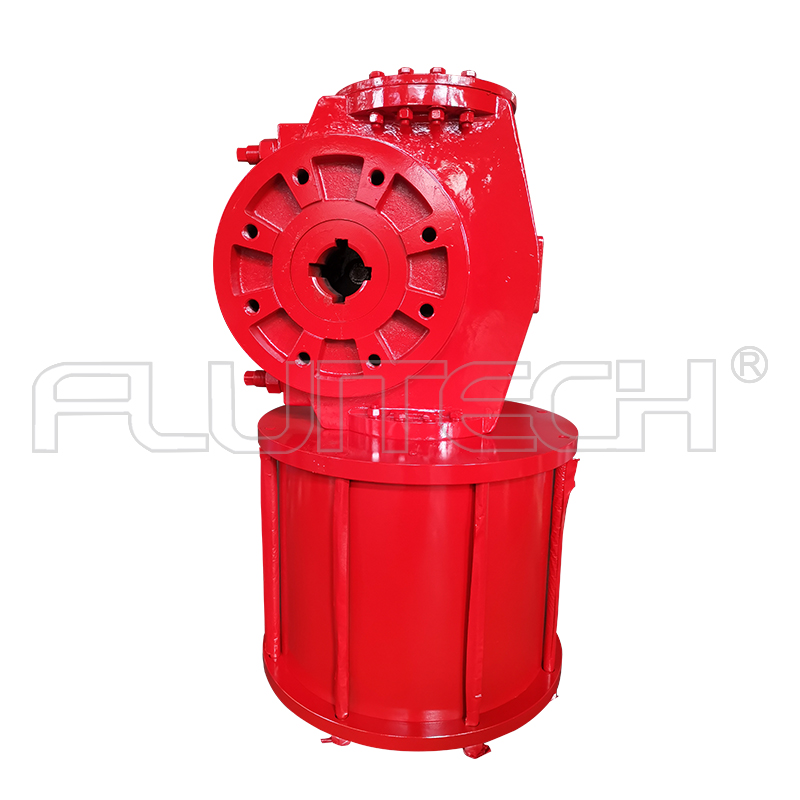

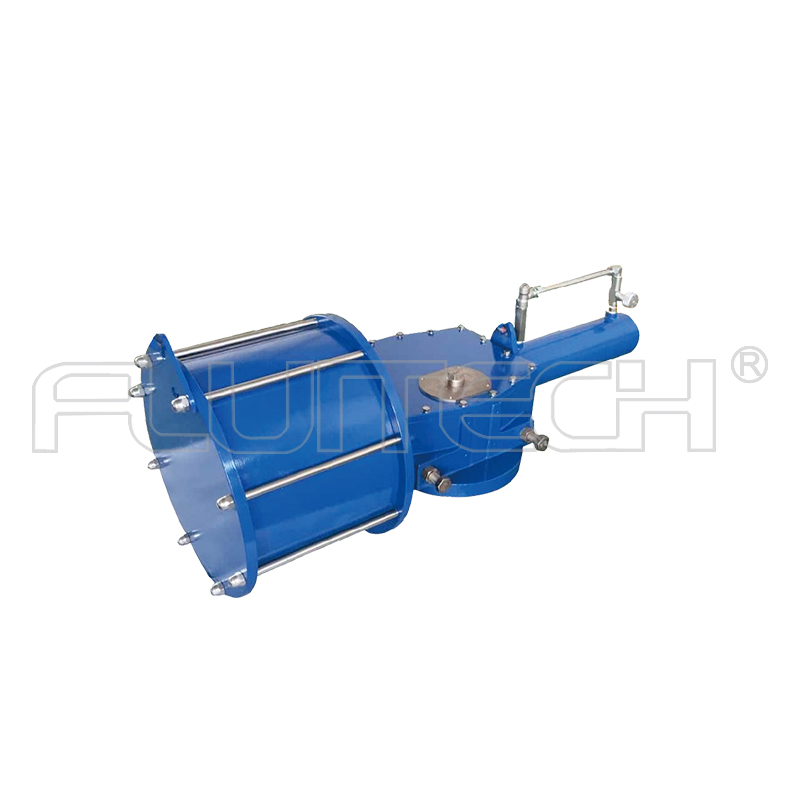

DRG01-D02-35 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-D02-35 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D02-35撥叉式氣動執行器的技術參數

氣動執行器與電動執行器的區別：
　　氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。采用氣體做動力介質，最大的優點是安全性高，對使用環境要求低，可應用于易燃易爆的工作場合。但由于氣體的可壓縮性，剛度相對較低的氣動執行器響應較慢，分辨率欠佳，控制精度低，抗偏差能力較差，應用在動態力或摩擦較大情況下時，極易引起設備的不良振動。且其能-重比差，功率密度低，較大驅動力的氣動執行器極其復雜、笨重而昂貴。雖然在高精度控制方面不足，但由于氣動執行器安全，易于操作、維護，初始投資省，有較高性?xún)r(jià)比，在化工、航天等領域應用廣泛。
電動執行器又稱電動執行機構，使用單相或三相電動機驅動齒輪或蝸輪蝸桿輸出直線或旋轉運動。電動執行器可輸出相對恒定的驅動力，高度穩定，抗偏差能力強，控制精度要比氣動執行器高，不用借助其他輔助系統可自動保位，但其結構復雜，易發生故障，維護費用高，調節過于頻繁會(huì )引起電動機發熱，減速齒輪易磨損。此外，電動執行器運行緩慢，難于實現大驅動力，且存在過載保護實現困難、不良位置等問題。電動執行器最適合開/關操作，主要應用于動力廠或核動力廠。
電液執行器集成了電動操作的簡易性、液壓的動力快速、固態電子的可靠性和用戶配置的靈活性，具有響應速度快、控制精度高、輸出功率大、結構緊湊等優點。電液執行器克服了氣動執行器的控制精度低、電動執行器的可控性差等問題，在一定的應用場合和工作環境下，具有無可比擬的優勢，因而廣泛應用在電廠、石化等比較特殊的場合。
