雙作用撥叉氣動執行器

DRG01-D03-35 SIL3認證撥叉式大扭矩閥門氣動執行器

客戶詢價單直接撥打0510-88231123至營銷部,或發送至企業郵箱
具體商定:交貨期、是否含稅運、付款方式及特殊要求等事宜
客戶提供:工作壓力、溫度、介質、連接方式等細節參數

工廠地址:江蘇省無錫市錫鴻路15號
銷售電話:0510-88231123
企業郵箱:[email protected]
聯系人:王女士 13275158071

詳細資料下載聯系我們

產品詳情聯系我們

DRG01-D03-35 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器(英文:Scotch Yoke Pneumatic Actuator),是一種角行程活塞式氣動執行機構,撥叉式氣動執行器設計精巧緊湊,牢固耐用,是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形,為了提高效率而專門進行了增強模塊設計,從而減少延長使用壽命,并且已經取得TUV的SIL3認證,防護等級認證IP67,CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型:執行機構的開關動作都通過氣源來驅動執行的,叫做雙作用執行機構(DOUBLE ACTING)。比如氣缸的打開關閉兩個方向的運動都是靠氣源的換向驅動來實現的,這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有開動作是氣源驅動,而關動作時彈簧復位。

 所以說,如果需要在失氣的情況,閥門自動復位,就選單作用氣動執行器,如果不需要,就選擇雙作用氣動執行器。

DRG01-D03-35撥叉式氣動執行器的技術參數

型號

DRG01-D03-35

產地

江蘇無錫

品牌

Fluitech

材質

碳鋼,球墨鑄鐵

執行器類型

作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

開向體積

關向體積

重量

205Kg

20L

20.6L

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4.0Bar

5.0Bar

R

90°

R

90°

5901

3471

5728

7377

4339

7160

撥叉式氣動執行器工作原理

壓縮空氣進入氣缸,推動活塞作直線運動,活塞利用活塞銷與撥叉U型槽設計將活塞的直線運動轉為撥叉的旋轉運動,撥叉旋轉帶動輸出軸轉動,從而實現對閥門的控制。

撥叉氣動執行器的出現彌補了齒輪齒條執行器的不足,充分利用了各個部件之間緊密配合,從而大大降低了在摩擦力上的損耗,同時調節精度更加精確(精準度在0.1mm);而且密閉性比上一代要更加出色,從而使用壽命更長。很小的摩擦力賦予了它快速高效的工作能力。

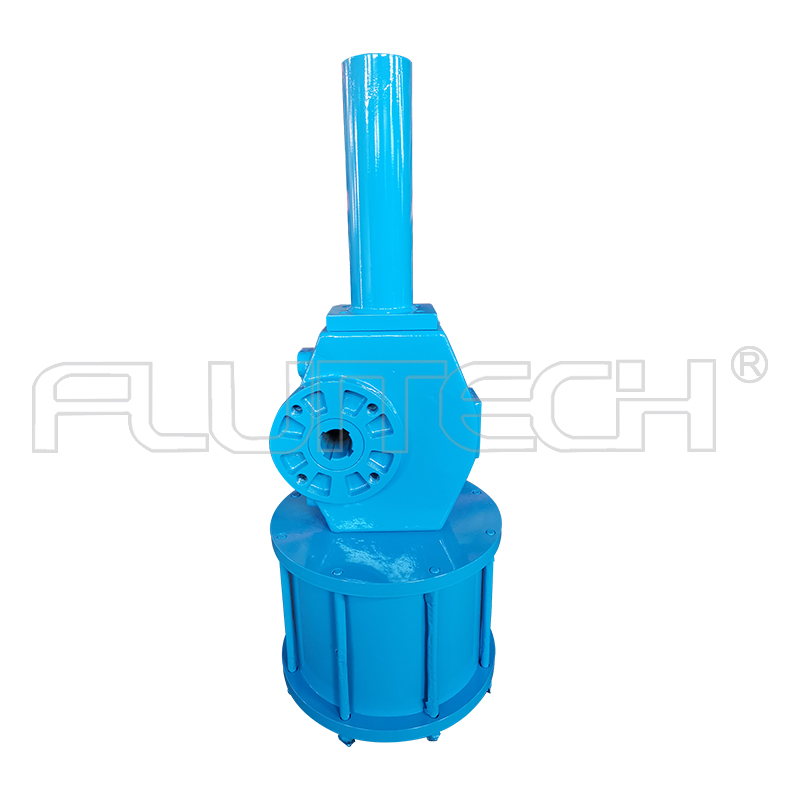

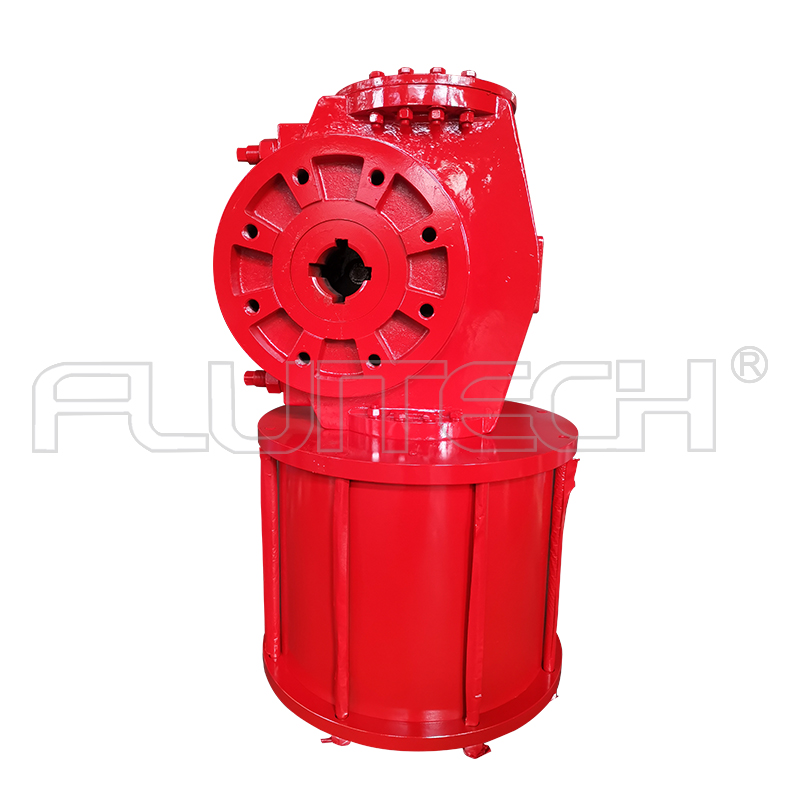

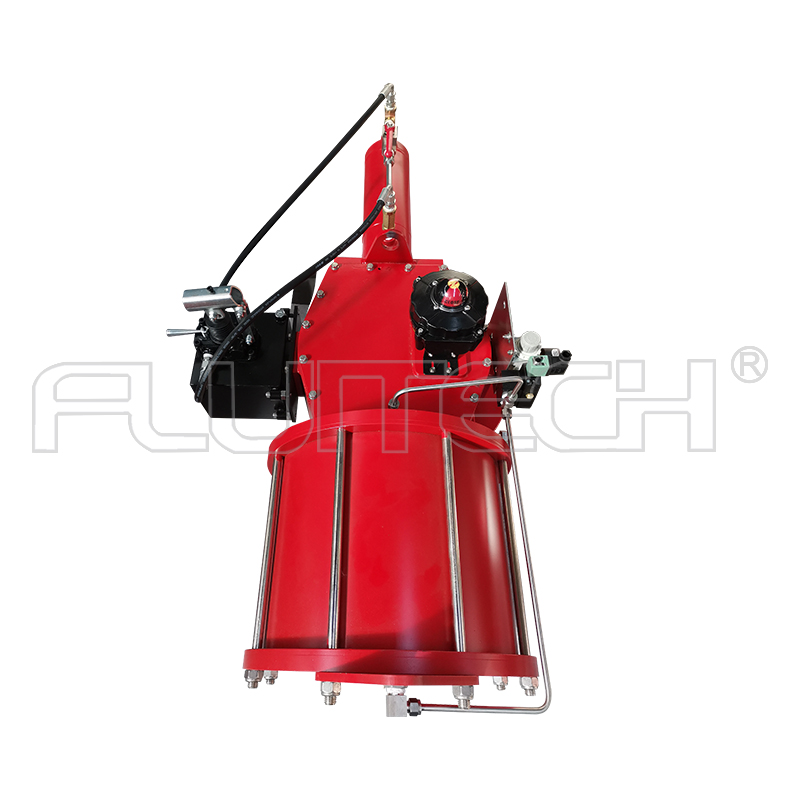

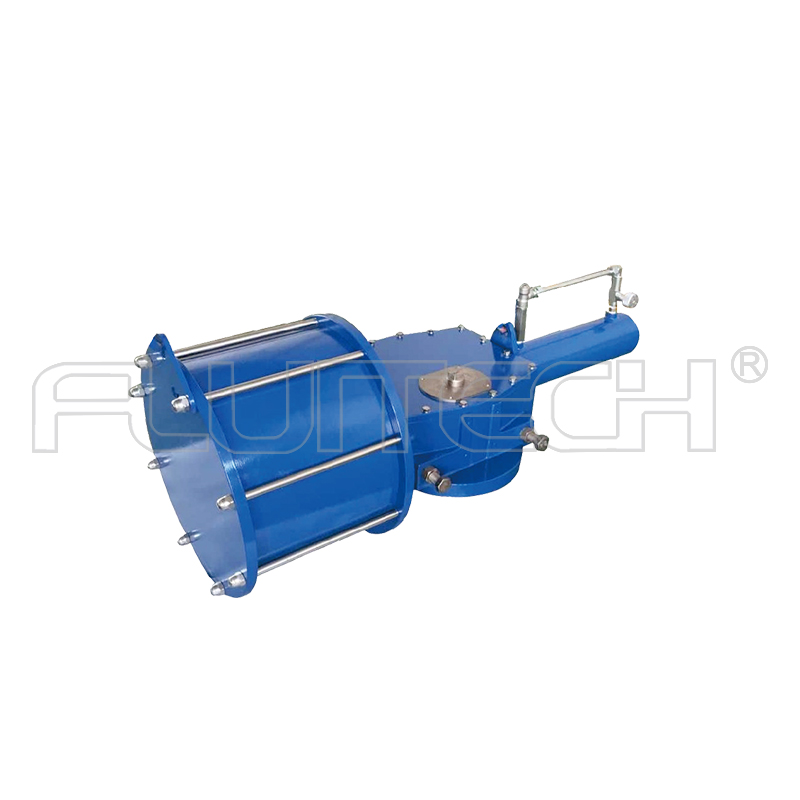

雙作用作用撥叉氣動執行器外觀展示
