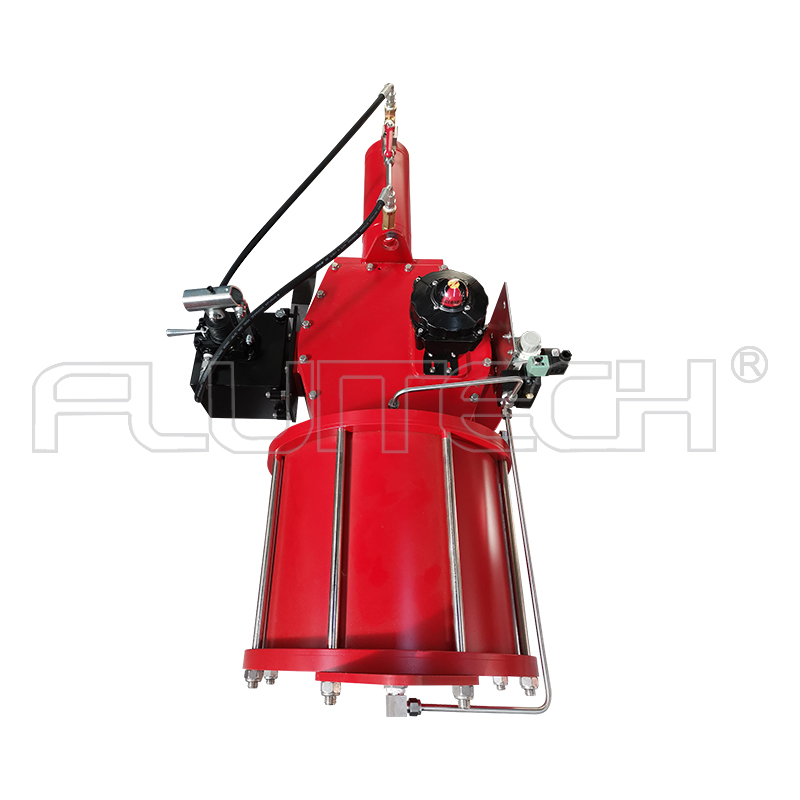

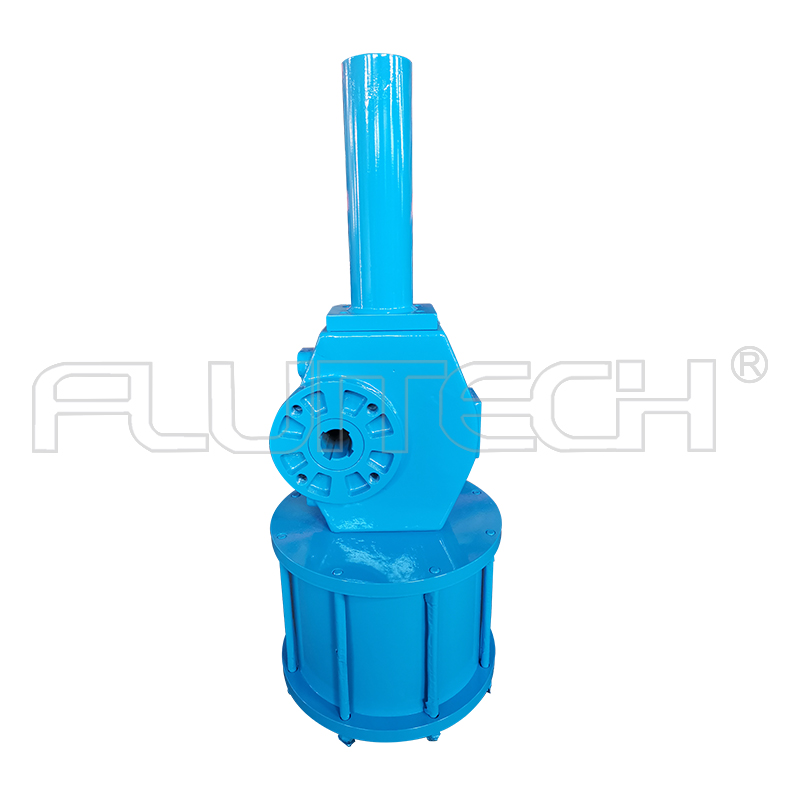

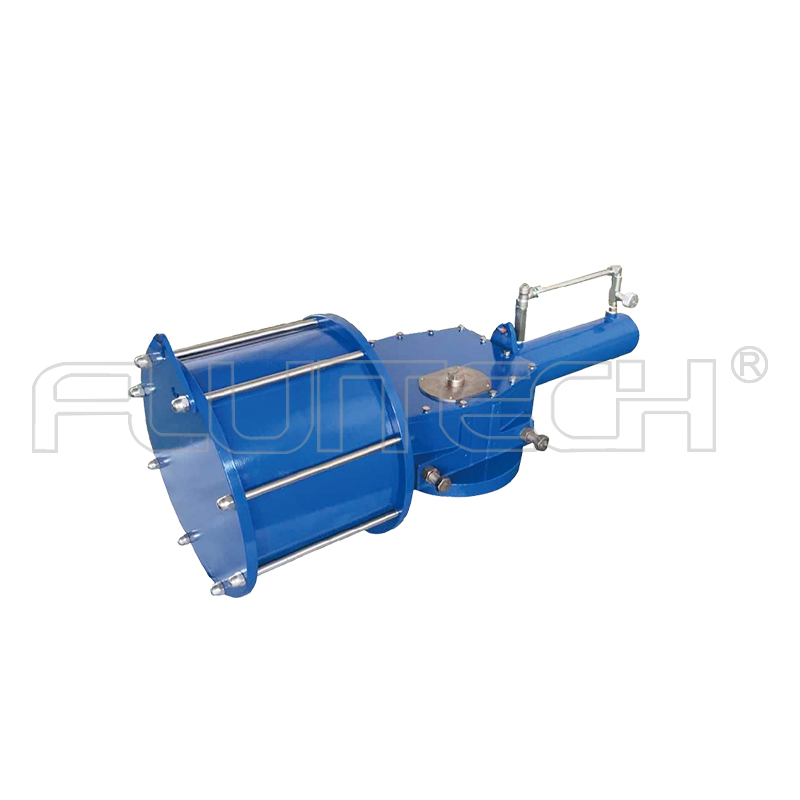

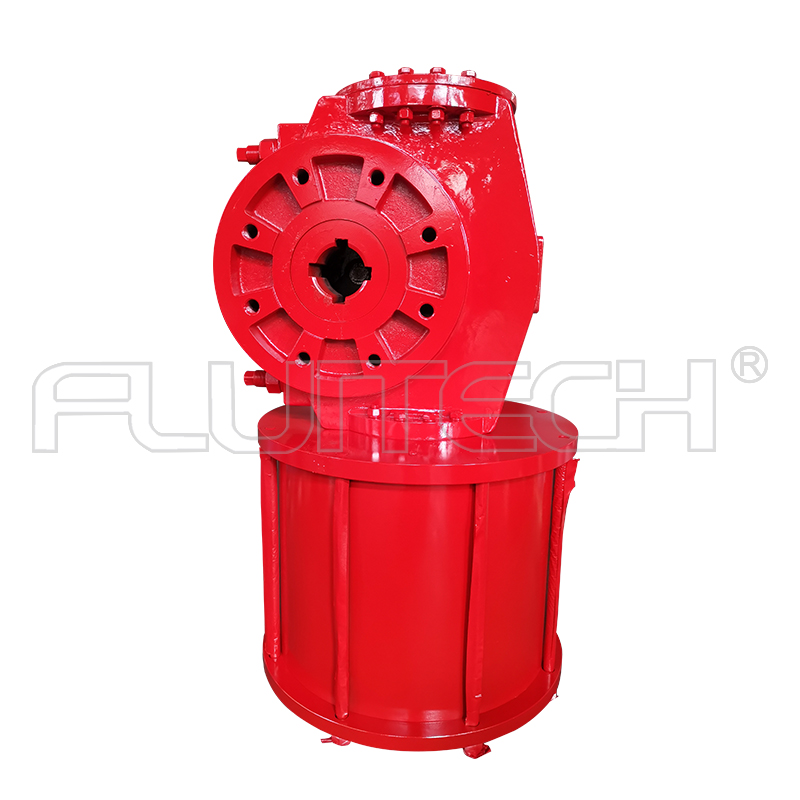

DRG01-D03-43 SIL3認證撥叉式大扭矩閥門氣動執行器
雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。
所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。
DRG01-D03-43撥叉式氣動執行器的技術參數
型號 | DRG01-D03-43 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 250Kg | |||||
30.6L | 31.2L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
8908 | 5240 | 8734 | 11135 | 6550 | 10918 | ||||

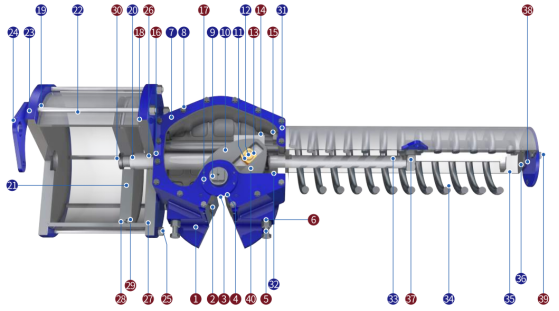

撥叉式氣動執行器材質結構圖
序號 | 類型 | 材質 |
1 | 箱體 | 球墨鑄鐵/鋁合金 |
2 | 下軸套 | 低碳鋼+合金銅 |
3 | 密封圈 | 丁腈橡膠 |
4 | 上軸套 | 低碳鋼+合金銅 |
5 | 調節螺栓 | 合金鋼 |
6 | 調節螺母 | 合金鋼 |
7 | 箱蓋 | 球墨鑄鐵/鋁合金 |
8 | 箱蓋螺栓 | 不銹鋼 |
9 | 指示器 | 合金鋼 |
10 | 撥叉 | 球墨鑄鐵 |
11 | 軸擋 | 合金鋼 |
12 | 軸銷 | 合金鋼 |
13 | 滑塊 | 高強度合金銅+石墨 |
14 | 活靈 | 合金鋼 |
15 | 連接螺栓 | 合金鋼 |
16 | 銷子 | 合金鋼 |
17 | 安裝板 | 合金鋼 |
18 | 前缸蓋 | 合金鋼/鋁合金 |
19 | 缸蓋O型圈 | 丁腈橡膠 |
20 | 活塞桿 | 合金鋼 |
21 | 活塞 | 合金鋼/鋁合金 |
22 | 氣缸拉桿 | 合金鋼/不銹鋼 |
23 | 后缸蓋 | 合金鋼/鋁合金 |
24 | 起吊板 | 合金鋼 |
25 | 拉桿螺母 | 合金鋼/不銹鋼 |
26 | 活塞桿襯套 | 低碳鋼+合金銅 |
27 | 前缸蓋O型圈 | 丁腈橡膠 |
28 | 支撐圈 | 青銅合成材料 |
29 | 活塞O型圈 | 丁腈橡膠 |
30 | 活塞并緊螺母 | 合金鋼 |
31 | 彈簧箱前蓋 | 合金鋼 |
32 | 彈簧桿導套 | 合金鋼 |
33 | 彈簧桿 | 合金鋼 |
34 | 彈簧 | 彈簧鋼 |
35 | 彈簧導套 | 合金鋼 |
36 | 彈簧筒后蓋 | 合金鋼 |
37 | 彈簧桿緊鎖螺母 | 合金鋼 |
38 | 液壓油缸 | 合金鋼 |
39 | 封蓋螺栓 | 合金鋼/不銹鋼 |
40 | 軌道模塊 | 球墨鑄鐵 |
