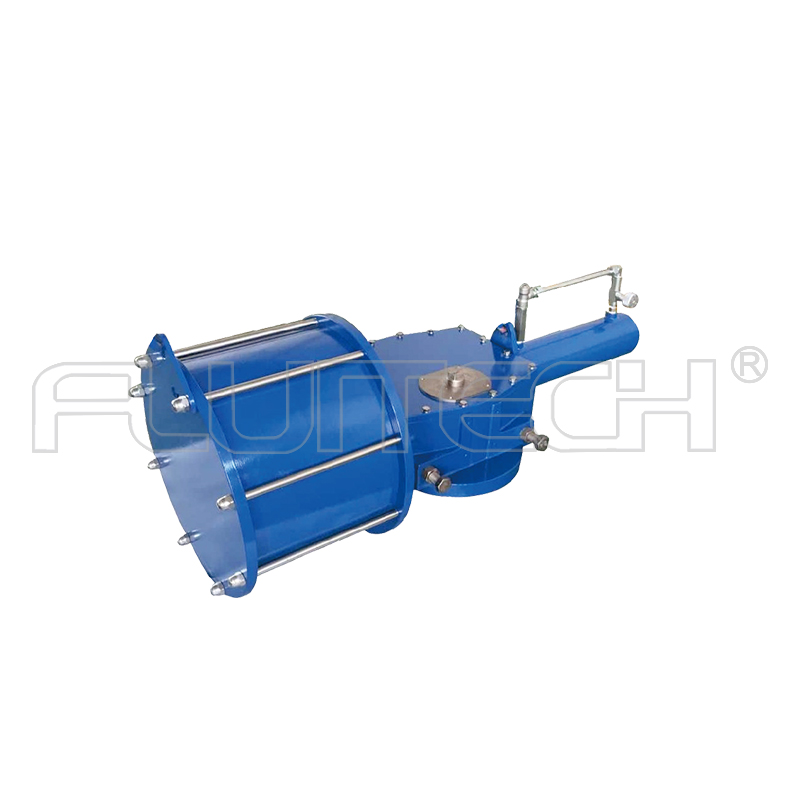

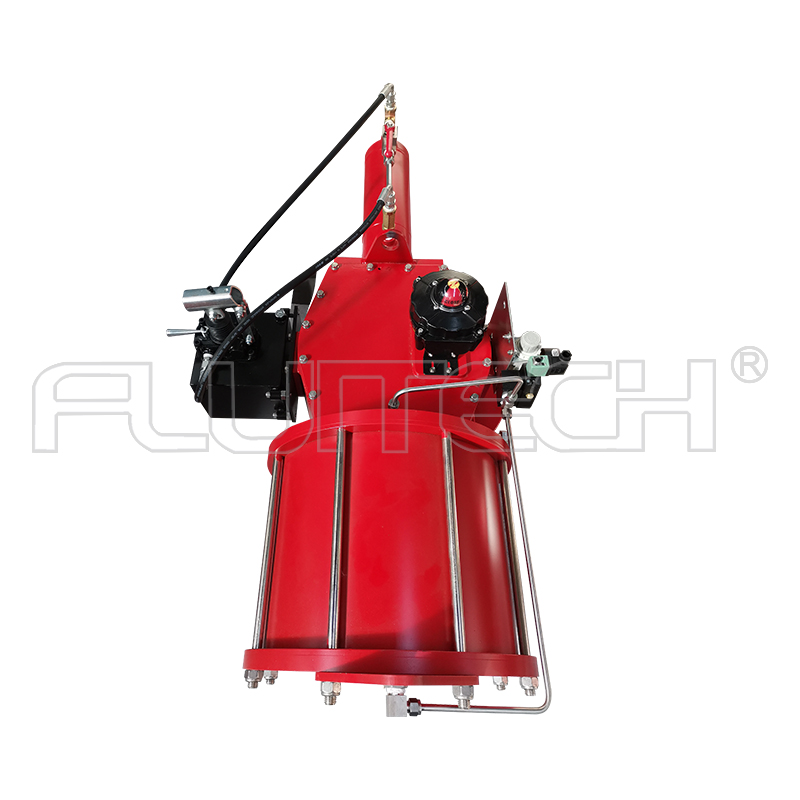

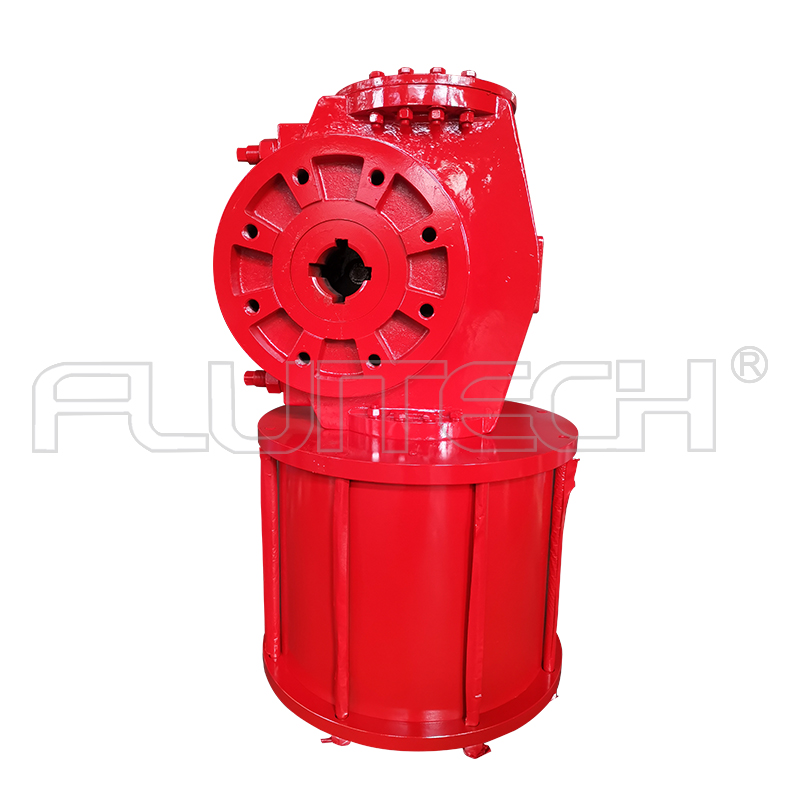

DRG01-D06-68 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-D06-68 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D06-68撥叉式氣動執行器的技術參數

如何進行氣動執行器的正確選型

在把氣動執行器安裝到閥門之前，必須考慮以下因素。

1.閥門的運行力矩加上生產廠家的推薦的安全系數/根據操作狀況。
2.執行機構的氣源壓力。
3.執行機構的類型雙作用或者單作用(彈簧復位)以及一定氣源下的輸出力矩或額定電壓下的輸出力矩。
4.執行機構的轉向以及故障模式(故障開或故障關)正確選擇一個執行機構是非常重要的，如執行機構過大，閥桿可能受力過大。相反如執行機構過小，側不能產生足夠的力矩來充分操作閥門。

操作閥門所需的力矩來自閥門的金屬部件和密封件之間的磨擦。根據閥門使用場合，使用溫度，操作頻率，管道和壓差，流動介質(潤滑、干燥、泥漿)，許多因素均影響操作力矩。

氣動執行機構安全注意

1. 氣動執行器應在規定的氣源壓力范圍內使用。參照技術數據

2. 超過氣源壓力的極限使用將會(huì )損壞執行器。

3. 超過執行器的使用溫度將會(huì )損壞內部零件及彈簧復位出現故障。

4. 不正確的防腐蝕環境操作可能損壞執行器內部和外部的零部件。

5. 不要隨意拆解彈簧組件，避免彈簧彈出傷及操作人員。

6. 在維修時必須切斷氣源，排空執行器內的壓力方可維修。

7. 帶有壓力時不要拆卸彈簧筒。

8. 執行器和閥門裝配之前確定閥門開關位置和執行器及位置指示器的指示位置必須正確相同。

9. 在裝配調試操作時，使手及衣物遠離閥門通口，注意操作人員安全。
