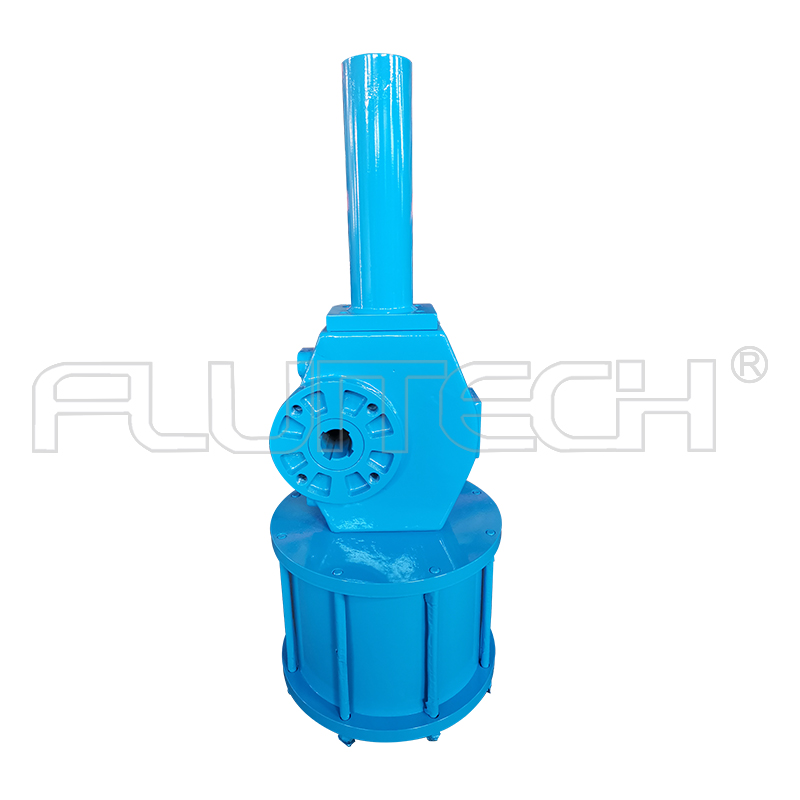

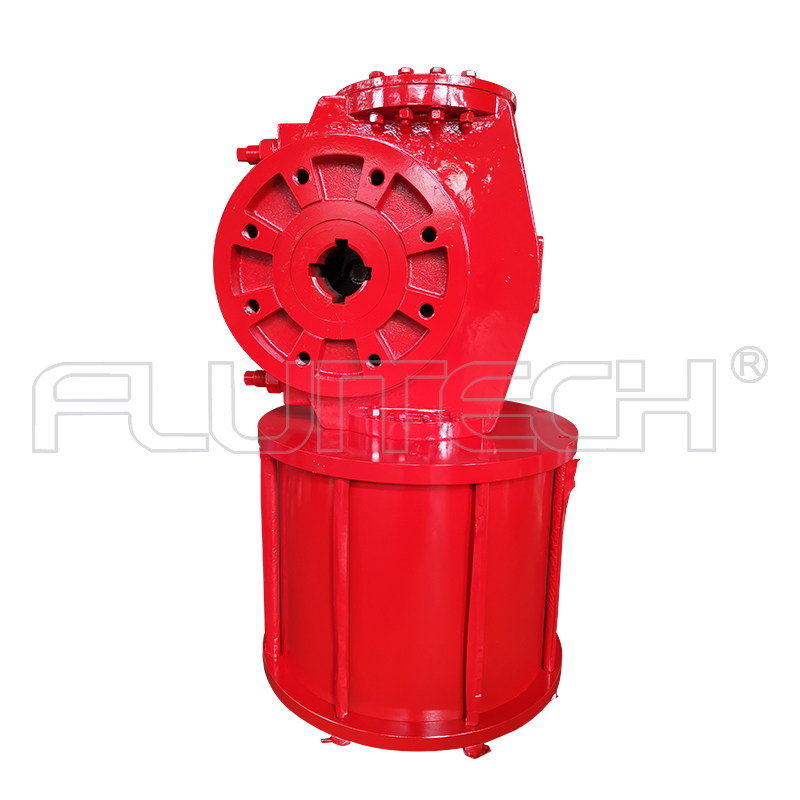

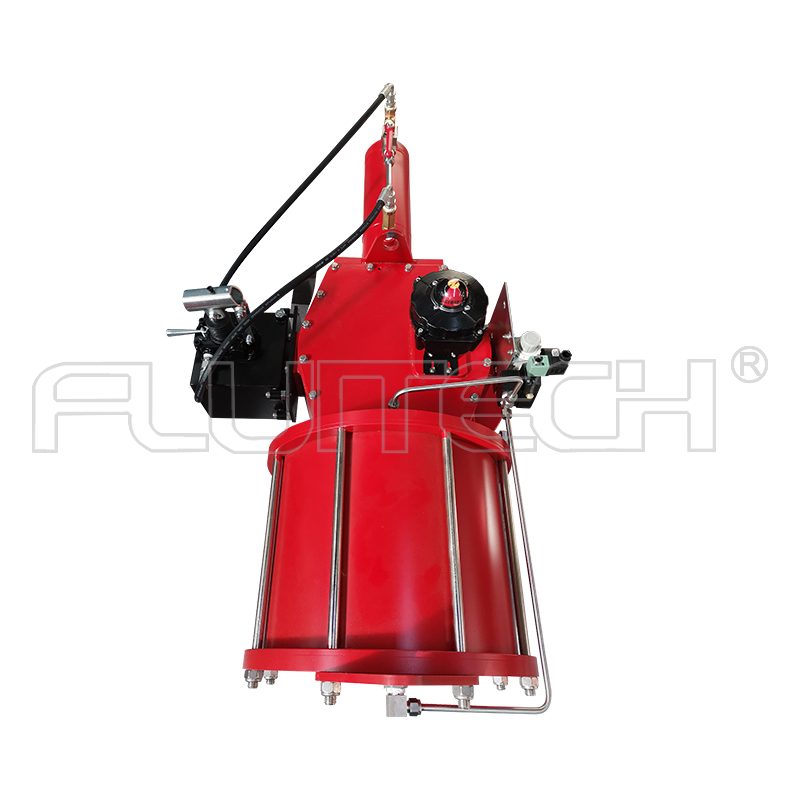

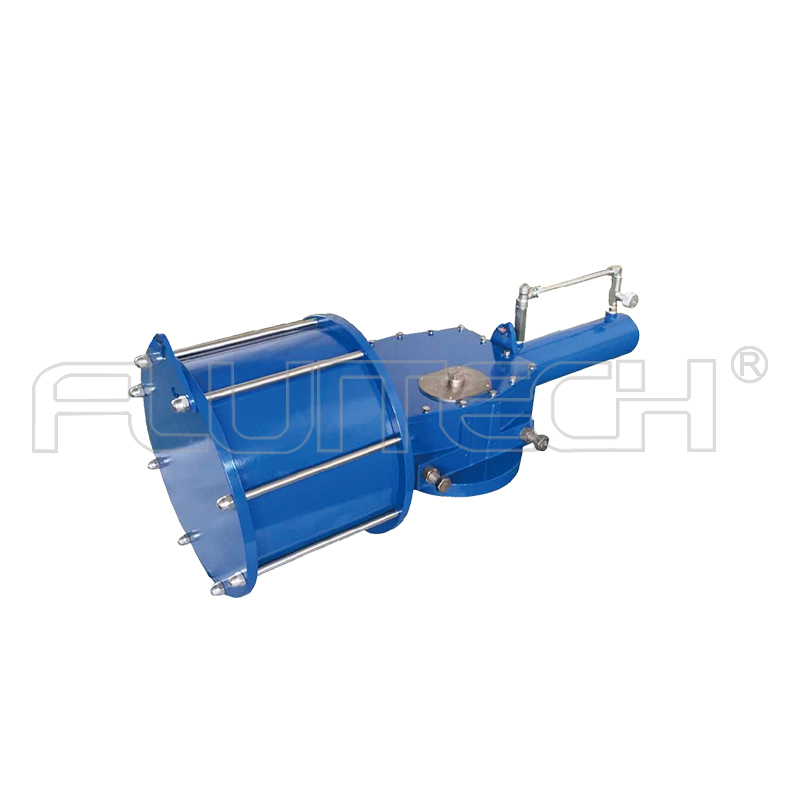

DRG01-D07-68 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-D07-68 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D07-68撥叉式氣動執行器的技術參數

氣動執行器的標識和指示

每個執行器銘牌都有一組型號編制信息（參考本公司樣本說明），包括型號規格、行程角度、連接尺寸、輸出軸孔、適應溫度、明確標有最大允許輸出的供給壓力、輸出扭矩、旋轉方向、以及執行器的序號。

氣動執行器裝配指導

氣動執行器是工業閥門遠程操作的一個空氣的裝置。所有執行器和閥門安裝時必須有正確的技術數據，如型號規格、輸出扭矩、空氣容量、行程調整、動作時間、操作溫度等，在樣本目錄的技術數據說明中和執行器標簽上已有清楚的描述。

重要的安全注意

●當執行器在裝配期間不能隨時供氣增壓，否則可能產生零部件的損傷。

●和執行器關聯的連接管件、管路配件等，必須是清潔干凈無廢渣。

●當在執行器上安裝附件時必需適當空間，便于其他操作。

●在安裝閥門之前首先確定執行器和閥門位置.考慮需要向哪一個方向旋轉.兩者必須是一致的。
